由于数字技术和计算机技术的发展，传统的模拟交换机已经被程控数字交换机所取代，数字中继接口是数字交换机中不可或缺的部分。本文就是利用mitel公司生产的mt9075芯片来实现数字中继接口的功能。

1、mt9075芯片简介[1]

mt9075是mitel公司推出的一个可以产生并处理pcm30信号的器件，不仅合并了pcm30成帧器、线性接口部件(uu)和链路控制器，还具有时钟同步、中断控制、同步处理与差错保护、cas信令、ccs信令处理、信号回送等功能。通过mt9075提供的并行微处理器接口，主cpu可对其状态字进行读写控制和中断接收处理，从而方便地实现对线路信令的控制和处理。用mt9075来实现数字中继接口既可以减轻cpu的负担，又可以简化系统硬件和软件的设计。

2、硬件电路设计

本文采用arm芯片s3c44b0作为主控cpu，来完成对整个系统的控制;用mt8980作为数字交换网络部分的核心器件;用mt9075作为数字中继接口的核心器件。图1为数字中继接口的具体电路。电路设计是根据芯片要求设计必要的外围电路，mt9075有3个主要端口：

1)线路接口，传输的码流是2.048mbit/s的双极性hdb3码，具有pcm30/32系统的帧结构，用于连接pcm30/32基群线路。[2]通过外接发送和接收两变压器与外部中继线相连，其中，tx1、tx2为线路发送端，经一阻抗匹配电路连接一个1：2的发送变压器;rx1、rx2为线路接收端，经一阻抗匹配电路连接一个1：1的接收变压器。

2)st—bus接口，传输的码流是2.048mbit/s的单极性码，码流具有pcm30/32系统的帧结构，其中dsti连接数字交换芯片mt8980的输出通道sto，dsto连接mt8980的输入通道sti。

3)处理机接口，a0～a5，do～d7，cs，r/w等。mt9075与处理机的接口可采用两种接法：int或mot，这里采用int接法。mt9075的地址线a0～a4、do～d7直接与s3c44b0的相应的地址线和数据线相连，作为s3c44b0的一个外部扩展器件占用一定的地址空间。s3c44b0通过片选信号ngcs5和/rd、/wr读写信号对mt9075进行控制。[3]

此外，mt9075可以自动监控各种同步状态，比如位同步、基本帧同步、crc-4多帧同步、远程多帧同步。无论这几种同步中的任何一个出现丢失的情况，均无法完成正常通信，为使通信稳定，本文中mt9075的20mhz定时信号以及系统时钟c4b(4.096mhz)和基本帧同步信号fob(8khz)由高稳频时钟产生器直接给出，mt9075能够利用内部的数字锁相环从这些信号中自动分频产生64khz的内部时钟和2.048mhz的位同步时钟e2o。

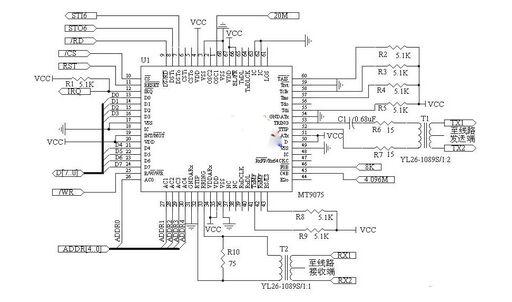

图1mt9075电路图

3、软件部分设计

软件分别从对mt9075的读写控制、初始化处理以及数字中继处理程序三方面进行介绍。mt9075分配的地址是s3c44b0的ngcs5下的一部分地址，其基地址为0a000000，定义如下：

#definemt9075_page(*(volatileunsignedchar*)0x0a000000)

其页类的控制字的地址分别为0a000010～0a00001f，如page01h下multiframe、nationalbitbufferanddatalinkselectionword和modeselectioncontrolword地址分别为0a000010和0a000011，定义如下：

#definemt9075_addr0(*(volatileunsignedchar*)0x0a000010)

#definemt9075_addr1(*(volatileunsignedchar*)0x0a000011)

3.1对mt9075的读写控制

对mt9075的读写控制主要分为2个步骤：第一步选择要读写的控制字页号，第二步对该页内的控制字进行读写控制操作。如对mt9075进行软复位，代码如下所示：

mt9075_page=0x01;//选择page01h(mastercontrol1)

mt9075_addr1=0x20;//对page01h下的控制字modeselectioncontrolword(11h)//进行写操作设置mt9075软件复位，写入控制字0x20

3.2对mt9075的初始化处理

在系统上电的时候需要对mt9075进行初始化处理，包括mt9075软件复位、中断处理、cas模式选择、阻抗工作方式设置、ja模式设置、dsto输出使能、传输信号设置等方面。

为使代码简洁，用一个函数代替了上面对mt9075读写控制的两个步骤，函数如下：

control_9075(pageno，regaddr，wdata)

{mt9075_page=pageno;

regaddr=wdata;｝

对mt9075的初始化代码如下：

control_9075(0x01，mt9075_addr1，0x20);

control_9075(0x01，mt9075_addr11，0xff);

control_9075(0x01，mt9075_addr10，0xc8);

control_9075(0x01，mt9075_addr1，0x82);

control_9075(0x01，mt9075_addr15，0x02);

control_9075(0x02，mt9075_addr8，0);

control_9075(0x02，mt9075_addr3，0x04);

control_9075(0x01，mt9075_addr10，0x8c);

control_9075(0x01，mt9075_addr2，0x9f);

control_9075(0x05，mt9075_addr1，0xff);

control_9075(0x05，mt9075_addr2，0xff);

............

control_9075(0x05，mt9075_addr15，0xff);

当cpu需要发送话路的线路信令时，可以通过对page05h(transmitchannelassociatedsignallingpage)的相关寄存器进行操作。在初始化的最后是对page05h中的控制字进行操作，向mt9075_addr1到mt9075_addr15中写入ff，使得输出通道dsto在上电后输出为高电平，在上面省略了向mt9075_addr3到mt9075_addr14中写ff几行代码。

3.3数字中继处理程序

在实现过程中，信令部分是自己设计的一个简单协议，不是标准的e1信令。信令在dsto和dsti的第16时隙中传输，同步信令在第0时隙中传输，主叫方的信令通过接口线传输到达被叫中继，存入被叫方mt9075的寄存器中，被叫方cpu通过读取寄存器中的信令内容来执行相应的操作，被叫方信令到达主叫方和这个过程相反。图2为一用户通过数字中继呼叫另一用户的示意图。此图假定被叫方不忙，若此过程中任一时刻被叫方忙，则发送被叫忙的信息给主叫方，让主叫方关闭已开通道等待下次呼叫。图3为数字中继处理程序的基本流程图。
