某些fpga终端，包含板载的、可以动态随机访问的存储块(dram)，这些存储块可以在fpgavi中直接访问，速率非常高。

dram可以用来缓存大批量的数据，而且速度可以非常快。针对一些特殊应用，比如：瞬时带宽非常高，而且有要保存原始数据的时候，就可以用dram做一个大的fifo缓冲。

dram的大小每块板卡可能不同，一般在皇冠最新app版本官网中对应板卡的说明中都会标明dram的大小(如果有dram的话)。比如，pxie-7966r就有512m的dram空间。

/zixunimg/eepwimg/sine.ni.com/nips/cds/view/p/lang/zhs/nid/210272

pxie-7966r拥有512m的板载内存(ddr2)

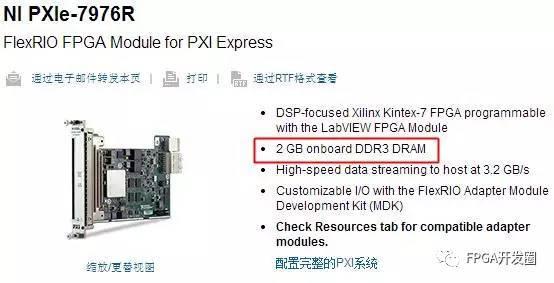

不同的板卡板载内存大小不同，同时ddr系列也可能不同，7976r拥有高达2gb的板载缓存，且为ddr3，容量更大且速度更快。

/zixunimg/eepwimg/sine.ni.com/nips/cds/view/p/lang/zhs/nid/212692

pxie-7976r拥有2gb的板载内存(ddr3)

本文将以pxie-7966r为例，手把手教大家使用drambank。

fpga存储器项使用dram

步骤一：将fpga终端添加到项目中

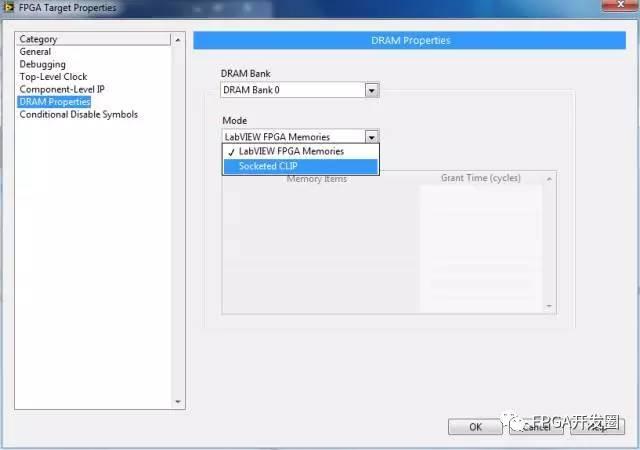

配置之前，先将fpga终端添加到项目中，在fpga终端的属性对话框中选择“mode”labviewfpgamemories，如下图。

dram配置mode

步骤二：配置为labviewfpgamemory

在labviewfpga中memory的主要特点是可以用来按地址存储索引数据，与fifo的先进先出而言，各有自己的适用范围。

把dram配置成memory之后，可以在fpga终端上面，“右键”创建memory，并在弹出的对话框中的“implementation”中选择“dram”;在drambank中可以选择是bank0还是bank1，对于7966r而言，每个bank有256m。

对参数进行配置

步骤三：设置memory参数

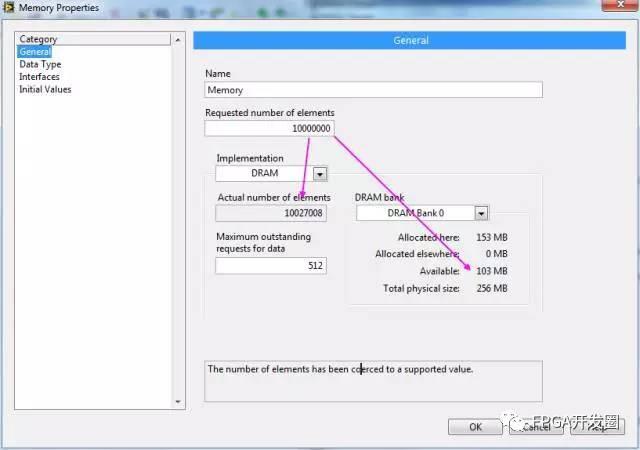

1)设置需要的点数

系统会依据设置的值计算出一个实际分配的元素数目，同时可以关注剩余的dram大小有多少。

2)设置datatype

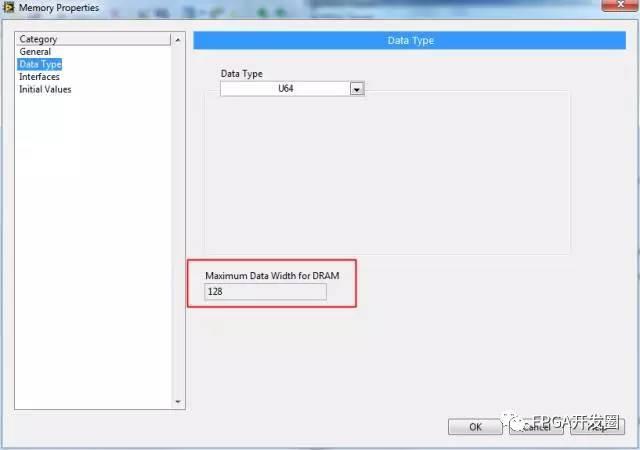

可以设置memory的数据类型。数据类型可以选择的各种常用的数据类型，同时也可以设置为“customercontrol”，特别要注意的是“数据的最大位宽”。

datatype参数设置

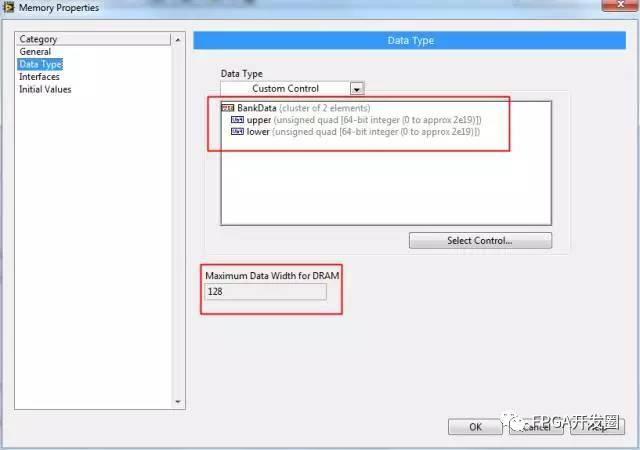

dram中每个访问单元是独立的，设置的元素个数相同，数据类型不同的时候，配置的memory在drambank中占用的空间是相同的。所以，为了能够最大限度的使用dram中的空间，可以在这里设置customercontrol，然后选择一个含有两个u64元素的簇(2个u64刚好占用128位带宽)，如下图所示。

配置drambank的数据类型

步骤四：访问dram

memory中的数据访问是依据地址访问的，具体读写方式可以参考帮助文档。由于memory中访问是依据地址来操作的，因此，在程序中可以将一段地址以“环形”方式反复读写，这个也是在缓存数据时候经常用到的。比如：在fpga中实现“参考触发”方式的数据采集，就需要缓存一部分数据，并以环形fifo的方式进行读写，保证缓冲区中的数据是最新的一段。

使用dram进行编程，以下为示例，提供参考：分别是环形方式写数据到fifo中和环形方式读取fifo中的数据。

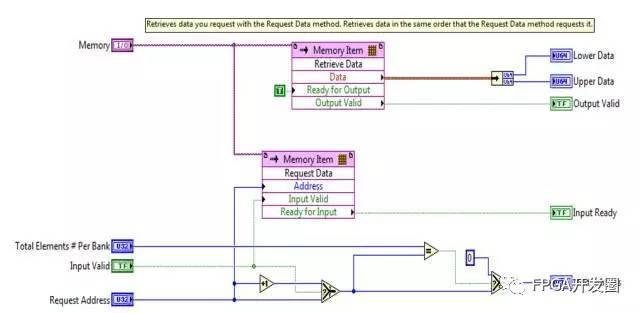

读取dram数据

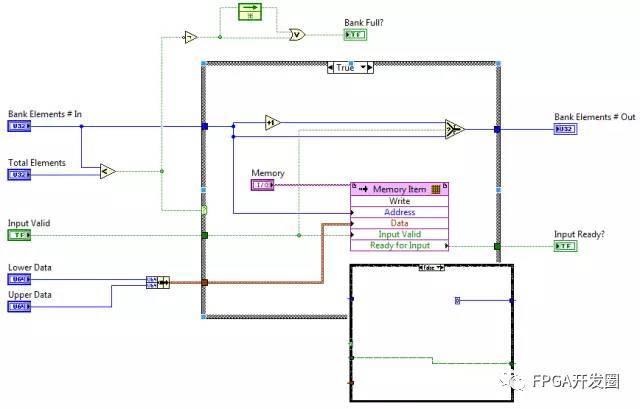

向dram写入数据

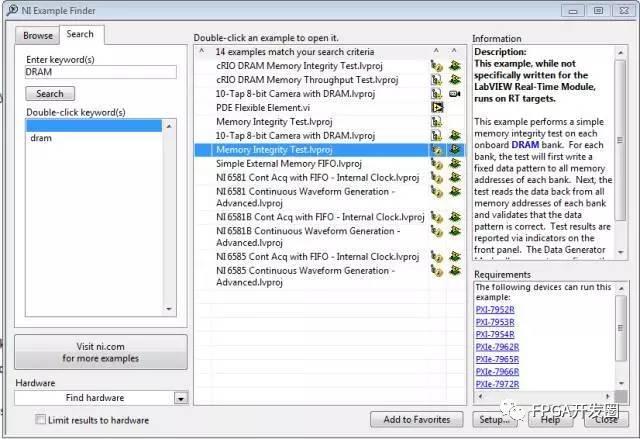

或者也可以在范例查找器中直接搜索，参考范例如下

drammemory使用范例
