思想:

flash分三个区:

bootloader区: 校验备份程序,若满足条件将用备份程序替换用户程序,否者运行用户程序.

运行区:运行用户程序,程序中要求能接受用户程序到备份区,接收完后,在备份区的程序头内打上标记,然后启动bootloader,由bootloader完成程序替换

备份区:用户程序在此接受

4.1 空间分区

stm32l151c8t6有64kb的flash空间,每4kb是一个区,每个区有16个页,程序编程是按页来编程的.

程序的vector是按512的整数倍偏移的, 空间划分如下图, 后续所示的设置都是基于这个空间划分来配置的.

程序头的含义是这个新程序正文的标签,标记了当前程序的版本号,程序总校验,程序总包数,程序的适用设备类型,等信息.

4.2 bootloader需要设定的地方

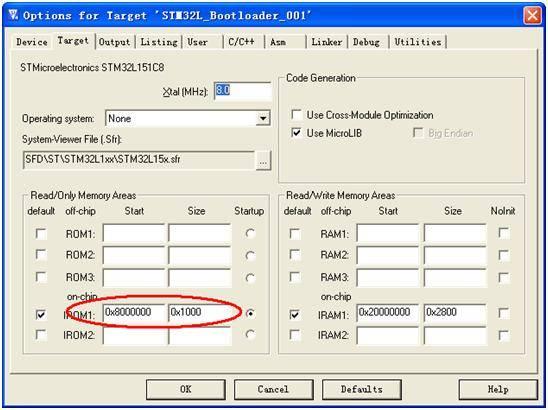

4.2.1 设置bootloader的rom空间

bootloader最好是扇区的整数倍!

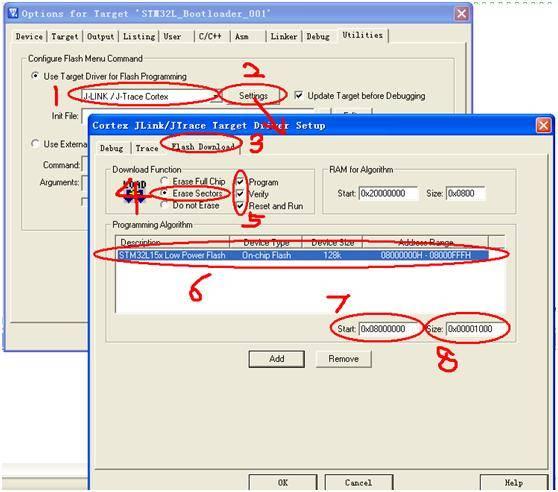

4.2.2 设置jlink的烧写空间区间

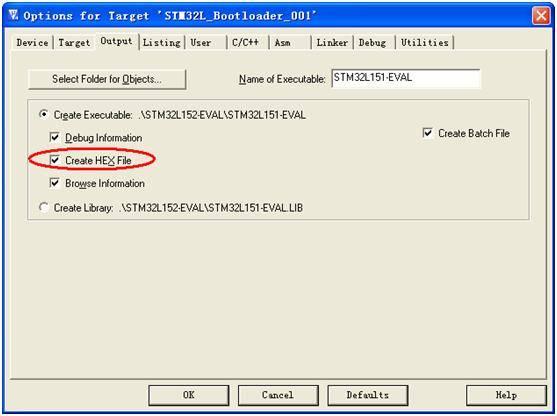

4.2.3 设置烧写文件输出

注意第六步是要选择是stm32l15x lowpower flash,不能选择stm32f的类型哦!!!

4.2.4 使用jlin在线烧写bootloader

4.2.5 要点

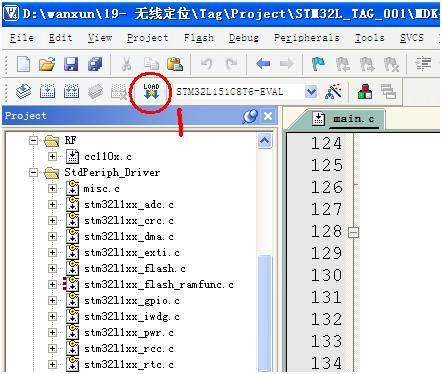

连接jlink后再点load按键,就可将bootloader烧写进设定好的bootloader区,而不会影响任何其地址空间的flash.

如果bootloader空间划分不是扇区的整数倍,mdk会按bootloader占用的扇区擦写,如bootloader占用4.2kb,实际mdk会先擦除8kb空间

bootloader程序最好先关闭中断,在用户程序中由用户开启

4.3 用户程序需要设定

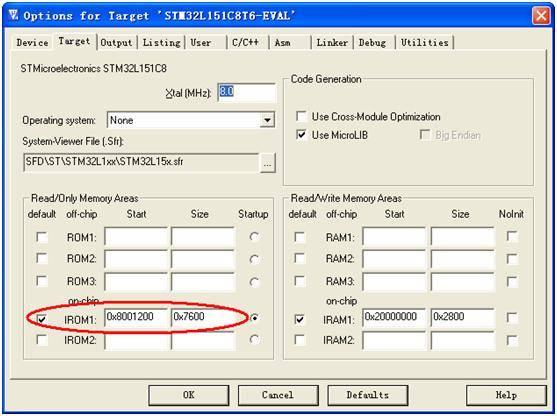

4.3.1 设置用户运行程序的flash

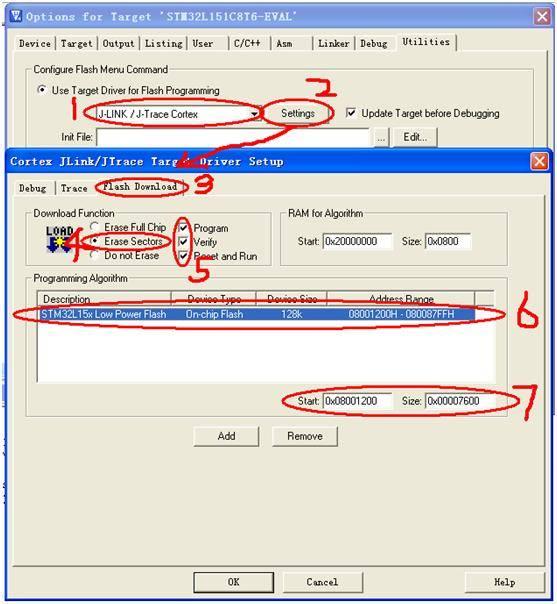

4.3.2 设置jlink烧写地址

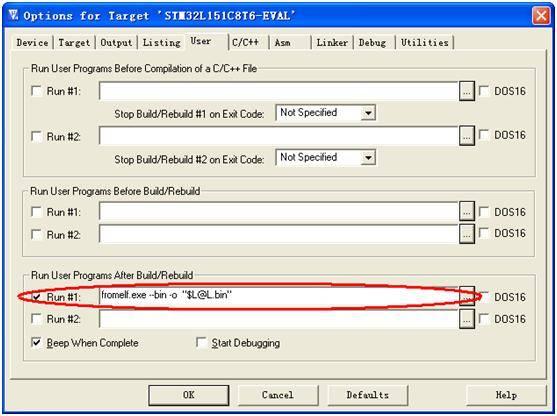

4.3.3 设置输出文件

输入内容: fromelf.exe –bin -o  $l@l.bin

4.3.4 烧写用户程序

点击load按钮可烧写编译好的用户程序到程序运行区,而不会干预任何其他区.

4.3.5 用户程序要点

由bootloader存在的用户程序需要在用户的main程序中添加如下信息,不加这些信息程序会死机的哦!!!

int main(void)

{

   nvic_setvectortable(0x08001200,0);            //设置中断向量表

    __enable_irq();                                                       //允许全局中断

//以下是用户代码

……

}
