1. 硬件平台

本例程使用的是 stm32f302rdt6 芯片，其时钟配置方法在其它st单片机中也类似。

2. 实验目的

使用外部 32mhz 晶振配置系统时钟为 72mhz。

3. 配置原理

根据stm32f302rd芯片的参考手册，可以查看该芯片的时钟树结构，这里我们配置系统时钟 sysclk 为72mhz，所以这里只需要修改 prediv 的分频值为4分频，其它 pll 倍频等配置和使用8mhz外部晶振时配置相同。

4. 修改配置

（1）打开工程里的 system_stm32f30x.c 文件，找到 setsysclock() 函数，进行时钟配置修改。这里我们只需要将外部时钟四分频后得到8mhz的时钟，所示我们只需要添加 rcc->cfgr2 |= (uint32_t)rcc_cfgr2_prediv1_div4;来实现时钟的分频。

static void setsysclock(void)

{

  __io uint32_t startupcounter = 0, hsestatus = 0;

/******************************************************************************/

/*            pll (clocked by hse) used as system clock source                */

/******************************************************************************/

  /* sysclk, hclk, pclk2 and pclk1 configuration -----------*/

  /* enable hse */

  rcc->cr |= ((uint32_t)rcc_cr_hseon);

  /* wait till hse is ready and if time out is reached exit */

  do

  {

    hsestatus = rcc->cr & rcc_cr_hserdy;

    startupcounter ;

  } while((hsestatus == 0) && (startupcounter != hse_startup_timeout));

  if ((rcc->cr & rcc_cr_hserdy) != reset)

  {

    hsestatus = (uint32_t)0x01;

  }

  else

  {

    hsestatus = (uint32_t)0x00;

  }

  if (hsestatus == (uint32_t)0x01)

  {

    /* enable prefetch buffer and set flash latency */

    flash->acr = flash_acr_prftbe | (uint32_t)flash_acr_latency_1;

     /* hclk = sysclk / 1 */

     rcc->cfgr |= (uint32_t)rcc_cfgr_hpre_div1;

     /* pclk2 = hclk / 1 */

     rcc->cfgr |= (uint32_t)rcc_cfgr_ppre2_div1;

     /* pclk1 = hclk / 2 */

     rcc->cfgr |= (uint32_t)rcc_cfgr_ppre1_div2;

    /* pll configuration */

    rcc->cfgr &= (uint32_t)((uint32_t)~(rcc_cfgr_pllsrc | rcc_cfgr_pllxtpre | rcc_cfgr_pllmull));

    rcc->cfgr |= (uint32_t)(rcc_cfgr_pllsrc_prediv1 | rcc_cfgr_pllxtpre_prediv1 | rcc_cfgr_pllmull9);

    /*!< prediv1 input clock divided by 4 */

    rcc->cfgr2 |= (uint32_t)rcc_cfgr2_prediv1_div4;     // add. by zhixiaoxing

    /* enable pll */

    rcc->cr |= rcc_cr_pllon;

    /* wait till pll is ready */

    while((rcc->cr & rcc_cr_pllrdy) == 0)

    {

    }

    /* select pll as system clock source */

    rcc->cfgr &= (uint32_t)((uint32_t)~(rcc_cfgr_sw));

    rcc->cfgr |= (uint32_t)rcc_cfgr_sw_pll;

    /* wait till pll is used as system clock source */

    while ((rcc->cfgr & (uint32_t)rcc_cfgr_sws) != (uint32_t)rcc_cfgr_sws_pll)

    {

    }

  }

  else

  { /* if hse fails to start-up, the application will have wrong clock

         configuration. user can add here some code to deal with this error */

  }

}

（2）全局搜索 hse_value 空定义，在 stm32f30x.h 文件中，这里我们将外部晶振时钟修改为 32000000 hz

#if !defined  (hse_value)

#define hse_value            ((uint32_t)32000000) /*!< value of the external oscillator in hz */

#endif /* hse_value */

5. 查看总线时钟

在对stm32时钟进行配置后，为了进一步验证配置的正确性，我们可以使用仿真来查看系统各总线的时钟频率。首先在主函数中添加如下代码：

int main(void)

{

    rcc_clockstypedef get_rcc_clock;

    rcc_getclocksfreq(&get_rcc_clock); // 获取系统时钟配置

}

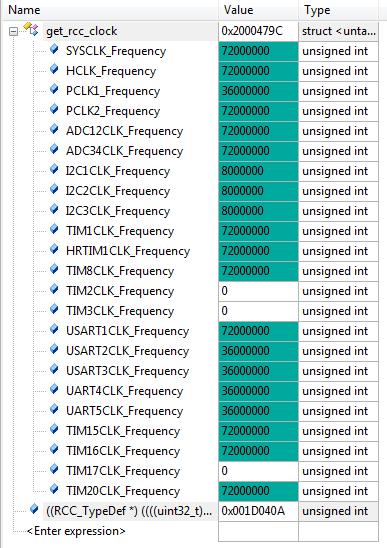

通过仿真可以查看各总线时钟的配置频率，如下图所示：

note:注意一定要修改宏 #define hse_value ((uint32_t)32000000) /!< value of the external oscillator in hz /的值，因为时钟使用该宏定义进行计算。

5. 慎入此坑

在时钟配置时，需要注意的一些问题：

（1）在时钟树任何一个倍频的环节都不能超频，即使后面分频系数较大，还是会导致时钟配置失败；

（2）在配置外部晶振四分频时，发现了一个诡异的问题，cfgr2寄存器一定要在cfgr寄存器之后，否则会导致cgfr2寄存器的值与配置的不符，至今不明其诡异之处？

/* pll configuration */

rcc->cfgr &= (uint32_t)((uint32_t)~(rcc_cfgr_pllsrc | rcc_cfgr_pllxtpre | rcc_cfgr_pllmull));

rcc->cfgr |= (uint32_t)(rcc_cfgr_pllsrc_prediv1 | rcc_cfgr_pllxtpre_prediv1 | rcc_cfgr_pllmull9);

/*!< prediv1 input clock divided by 4 */

rcc->cfgr2 |= (uint32_t)rcc_cfgr2_prediv1_div4;     // add. by zhixiaoxing
