今天为大家介绍一项国家发明授权专利——用于燃气表的快速断电电路。该专利由金卡智能集团股份有限公司申请，并于2018年9月4日获得授权公告。

内容说明

本实用新型属于燃气表领域，特别涉及用于燃气表的快速断电电路。

发明背景

当前智能燃气表通过nb-iot通信技术进行数据智能传输、故障信息上传和阀门远程控制。由于nb-iot通信技术自身具有的低功耗、广覆盖、大接入量、低使用成本的特点，使得nb-iot通信技术已经开始逐步取代gprs通信技术在物联网领域迅速发展。随着nb-iot通信技术越加广泛的应用，设备入网不成功、模组指令响应异常或者不响应的故障也逐渐增多，使得基于nb-iot设备的通讯过程会一直搜网或者通信停滞，最终导致通信失败。针对上述故障，研发人员在设计中为设备增加了断电重启模组功能，在出现通讯故障时尝试多次通信数据交互操作，进而提高通信成功率。

为智能燃气表中的断电重启模组提供电能的为dc-dc降压电路，通过控制dc-dc降压电路中的使能引脚控制电源通断，使得nb-iot通讯模组前段的滤波电容放电到nb-iot通讯模组的复位电压门限以下，实现通讯模组的重启。但低功耗产品中dc-dc降压电路的电源反馈电阻取值大，导致滤波电容放电时间过长，无法保证nb-iot通讯模组能够可靠重启，从而影响了智能燃气表的正常工作。

发明内容

为了解决现有技术中存在的缺点和不足，本实用新型提供了基于三极管的导通状态使得稳压电路中的电容快速放电，进而令nb-iot通讯电路快速复位的用于燃气表的快速断电电路。

为了达到上述技术目的，本实用新型提供了用于燃气表的快速断电电路，包括dcdc稳压电路，以及连接在dc-dc稳压电路输出端的nb-iot通讯电路，在所述dc-dc稳压电路与nb-iot通讯电路之间设有放电回路，所述放电回路，包括：三极管q3，三极管q3的基极与控制引脚ctr1相连，三极管q3的发射极接地，三极管q3的集电极与dc-dc稳压电路的输出端连接；三极管q3的集电极上还连接有电阻r3，在三极管q3的基极与控制引脚ctr1之间设有电阻r6。

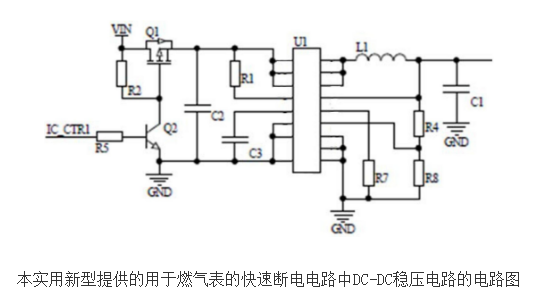

可选的，所述dc-dc稳压电路包括：稳压芯片u1以及连接在稳压芯片输入端的开关管q1，开关管q1的漏极与稳压芯片的输入端连接，开关管q1的源极与供电端连接；在开关管q1的栅极连接有三极管q2，三极管q2的集电极经电阻r5连接有用于输出数据通讯状态对应高低电平的引脚ic_ctr1，三极管q2的发射极与稳压芯片连接。

可选的，所述dc-dc稳压电路包括：连接在稳压芯片输出端的电感l1，电感l1远离稳压芯片的一端连接有滤波电容c1、以及串联的电阻r4和电阻r8，稳压芯片上还连接有电阻r7，电阻r7与电阻r8远离电阻r4的另一端接地。

可选的，所述dc-dc稳压电路包括：两端并联在稳压芯片输入端的电阻r1以及电容c3，在电阻r1与电容c3两端还并联有电容c2。

本实用新型提供的技术方案带来的有益效果是： 1、通过在现有的燃气表电路中增设放电回路，在通讯电路出现故障时使得三极管q3导通，实现快速进行放电操作，进而令通讯电路迅速重启，降低因通讯故障导致燃气表工作异常的状态，防止因通讯异常导致数据传输时长的增加，提升了燃气表的通讯成功率。

2、根据通讯电路的不同工作状态令引脚ic_ctr1输出的对应的电平信号，令dc-dc电源使能引脚控制电源关闭，放电回路控制开关打开，滤波电容通过放电回路快速放电，通讯模块复位成功；并在延时一定时长后，使能引脚控制电源打开，通讯电路上电实现重启。
