smt元器件分类有哪些

发布时间:2024-08-15 发布时间:
|

  smt是表面组装技术(表面贴装技术)(surface mounted technology的缩写),是目前电子组装行业里最流行的一种技术和工艺。电子电路表面组装技术(surface mount technology,smt),称为表面贴装或表面安装技术。它是一种将无引脚或短引线表面组装元器件(简称smc/smd,中文称片状元器件)安装在印制电路板(printed circuit board,pcb)的表面或其它基板的表面上,通过再流焊或浸焊等方法加以焊接组装的电路装连技术。

smt元器件分类有哪些

  smt常见电子元件分类,功能及封装形式

  以下数据仅供参考,如有出入以实际为主

  主动组件-tr,ic,diode

  被动组件-r,c,l

  半导体-tr(双极性),ic,diode(二极管)

  电子组件分类:

  1.电阻r-

  阻止电流流通,产生压降零件

  2.电容c-

  有储存电荷之零件

  3.电感l-

  电感在于控制磁场及转变磁场变化,亦可储存能量

  3.晶体管tr-

  由两块np型半导体即为tr,主要用于放大及衰减(讯号,电流,电压等)

  4.二极管d-

  将n型及p型半导体对半相接,即为二极管,用于稳压及整流

  5.集成电路ic-

  为一完整电子回路之芯片,内含r.c.l.tr等组件

  各组件种类,功能

  1.r~

  陶瓷,单芯片,热敏,光敏,vr

  dip电阻(碳素皮膜电阻,碳素混合体电阻,金属皮膜电阻)

  水泥电阻(线绕,陶瓷,水泥)

  2.c~

  电解电容ec-铝质~滤掉低频 -钽质~泸掉中,低频

  陶瓷电容cc-泸掉高频

  薄膜电容~金属

  云母电容~泸掉中频

  3.l~

  硅钢片

  铁粉心

  4.tr~

  c(接地) pnp~使讯号持续

  e(接地) npn~放大讯号

  c集极

  b基极

  e射极

  5.diode~

  6.ic~

  rc电路~反向器

  单晶电路~执行function功能

  单晶 rc~控制function讯号

  单晶 l~混波用以放大及衰减

  power放大电路~稳压及回授讯号

  单晶 rcl~放大

  7.振荡器

  组件启动所须之频率

  8.connector

  连接两组件,回路…

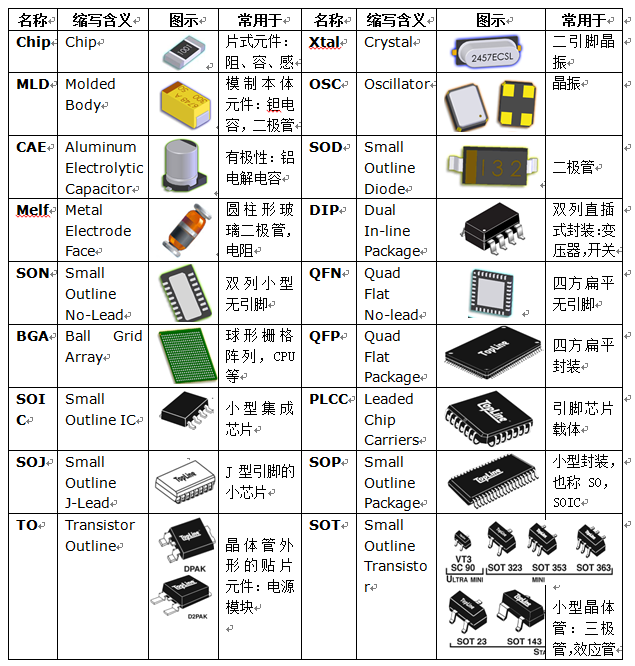

  封装型式

  1.sot(shrink outline transistor)~ tr or dio三脚以上,脚位分在两侧,常以塑料封装,塑料带

  2.plcc(plastic leaded chip camier)~

  四边j型脚,塑料主体,脚数20-84,可为正方形or矩形,主体宽由0.35”-1.15”,主用于减小机板空间(pitch 1.27mm)

  3.tssop(thin small shrink outline package)~

  增加热效应,增加散热150%,

  脚数8-80,主体3mm,4mm,6.1mm(宽),厚0.9mm(4.4;6.1) 厚0.85(3)

  pitch~0.4mm~0.65mm

  4.ssop(small shrink outline package)~

  脚数8-64主体209~300mils(5.3mm~10.2mm),

  pitch0.65mm~1.27mm

  脚宽(0.2m~0.34mm),增加散热110%

  5.sop(shrink outline package)~

  pitch 1.27mm

  6.soj~j型脚

  脚宽(0.33mm~0.51mm)

  7.tsop(thin small outline package)~

  比较薄,厚度1.0mm,pitch 0.5mm~1.27mm

  8.cqfp(ceramic quad flat pack)~

  陶瓷材质,脚数14~304,pitch 15.7mils~50,盖子接缝于400度~460度处理

  9.lcc(leadless ceramic crrier)~

  陶瓷材质,以pad取代lead, picth 1.0mm~1.27mm 脚数16~84

  10.bqfp(bumpered quad flat pack)~

  在四周有缓冲槽杆,pitch 0.636mm(25mil)

  11.qfp(plastic quad flat pack)~

  pitch 0.4mm~1mm 厚2mm以上

  12.lqfp(low profile quad flat pack)~

  比较薄1.4mm footprint 2.0mm 脚数32~256

  bodysize 5x5m~28x28mm pitch0.3mm~0.65mm

  13.fc(flip chip)

  14.fc csp(flip chip csp)~

  将fc以csp方式处理

  15.cbga(ceramic ball grid array)~

  以陶瓷为基底,环气胶or金属盖,接缝封胶,锡球90pb/10sn

  本体15mm-32.5mm, pitch 1.27mm

  16.pbga(plastic ball grid array)~

  改善热效应,增大smt可靠度, pitch 1.0mm以上,球63/37 snpb

  1.0mm《=》球径0.5mm; 0.63 mm;1.27mm--》球径0.76mm

  1.5mm--》球径0.76mm,本体13mm~45mm

  17.csp(chip scale package)

  球径0.3mm pitch 0.5mm

  18.mlf(micro lead frame)

  19.µbga

  pitch0.5-0.8 球径0.3
