电压互感器结构如图（a）所示，其作用是可用它扩大交流电压表的量程，将高电压与电气工作人员隔离。其工作原理与普通变压器空载情况相似。使用时，应把匝数较多的高压绕组跨接至需要测量其电压的供电线路上，而匝数较少的低压绕组则与电压表相连，如下图（b）所示。
因为u1/u2=k，所以u1=ku2，由此可见高压线路的电压等于副边所测得的电压与变压比的乘积。当电压表同一只专用的电压互感器配套使用时，伏特表的刻度就可以按电压互感器高压侧的电压标出，这样就可不必经过换算，而直接从该电压表上读出高压线路的电压值。
通常电压互感器副边线绕组的额定电压均设计同一标准值为100伏。因此，在不同电压等级的电路中所用的电压互感器，其变压比是不同的，例如1000/100，600/100等等。
为了工作安全，电压互感器的铁壳机副边绕组的一端必须接地，以防高、低压线圈间绝缘损坏时，使低压线圈的测量仪表对地产生一个高电压，危机工作人员的人身安全。

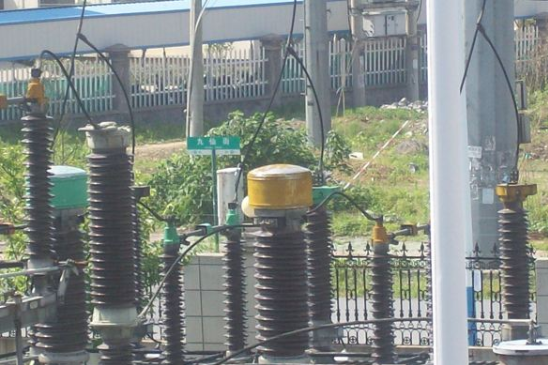

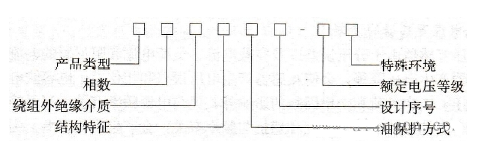

电压互感器的型号以汉语拼音字母表示，组成如下：
（1）产品类别，符号为j，表示电压互感器。
（2）相数，s-三相；d-单相。
（3）绕组外绝缘介质，用下列字母表示：
g-干式；q-气体绝缘；z-浇注绝缘；油浸式不表示。
（4）结构特征，用下列字母表示：
x-带零序电压绕组；b-三柱带补偿绕组；w-五柱三绕组；
c-串级式带零序电压绕组；f-测量和保护分开的二次绕组。
（5）油保护方式，n-不带金属膨胀器；带金属膨胀器不表示。
（6）系列序号，用数字表示。
（7）额定电压，单位为kv。
（8）特殊环境，用下列字母表示：
gy-高原地区用；w-污秽地区用；ta-干热带地区用；th-潮热带地区用。
例如，jdx-110型表示单相、油浸式、带零序电压绕组的110 kv电压互感器。
电压互感器和变压器很相像，都是用来变换线路上的电压。电压互感器变换电压为目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，zui大也不超过一千伏安。
电力系统用电压互感器的型号由几个汉语拼音字母组成：*个字母“j”，为旧拼音方案“压”字的每一个字母；第二个字母“c”，是“串”级结构；第三个字母“j”，是“油”浸式（旧拼音方案），“c”是“瓷”箱式；第四个字母“j”是“接”地保护。其他字母还有：d表示“单”相：s表示“三”相；g表示“干”式；z表示浇“注”绝缘等。型号汉语拼音字母后的数字（如1、2、3……）表示*次、第二次、第三次……改型设计。型号zui后的数字（如10、35、110等）表示产品以kv为单位的电压等级。
电压互感器的型号由3～4个拼音字母及数字组成。通常它表示电压互感器的线圈型式、绝缘种类、铁芯结构及使用场所等。字母后面的数字表示电压等级（单位kv）。字母含义如下：
j：在*位，表示电压互感器；在第三位时，表示油浸式；在第四位，表示接地保护；
s：在第二位，表示三相；
d：在第二位，表示单相；
g：在第三位，表示干式；
z：在第三位，表示浇注式；
w：在第四位，表示五铁芯柱式；
b：在第四位，表示有补偿线圈；
c：在第二位时，表示串级绝缘；在第三位时，表示瓷绝缘。
例如：jdjj-35型号的电压互感器代表单相油浸式可供接地保护用的电压互感器，电压等级为35kv。
